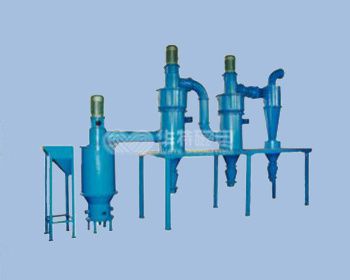

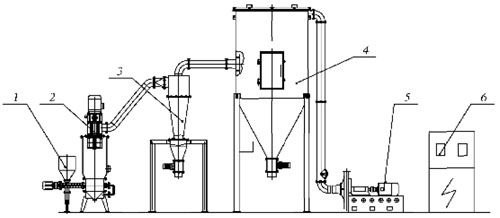

HS氣流粉碎機是一種利用高速氣流來實現干式物料超微粉碎的設備。它由粉碎箱、截止分級機、喂料裝置、氣源系統、捕集系統等組成。物料通過喂料裝置進入粉碎室、壓縮空氣通過特殊工藝設計的噴嘴向粉碎室高速噴射，物料在高速射流中加速，并在噴嘴交匯處反復沖擊、碰撞，達到粉碎。被粉碎的物料隨上升氣流進入分級室，由于截止分級機的高速旋轉，粒子即受到分級轉子產生的離心力，又受到氣流粘性作用產生的向心力，當粒子受到離心力大于向心力，即分級徑以上的粗粒返回粉碎室繼續沖擊粉碎，分級徑以下的細粒子隨氣流進入旋風分離器，捕集器收集，氣體由引風機排出。



  分級葉輪采用立式大葉輪，轉速低、運行平穩；分級區的流場穩定，確保了產品粒度穩定無大粒，較其它形式的分級機具有更高的切割精度和分級效率。

  系統功率優化配置，系統功率小，單位能耗低。

  系統全負壓密閉運行，無粉塵外溢，確保生產環境優良。整個系統自動化控制，程度高，操作簡單。

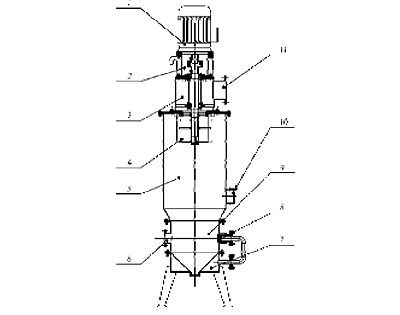

1、電機     2、電機座      3、分級上端      4、分級葉輪     5、分級腔      6、入料口      7、氣包    8、噴嘴

9、粉碎室     10、二次風口      11、出料口
